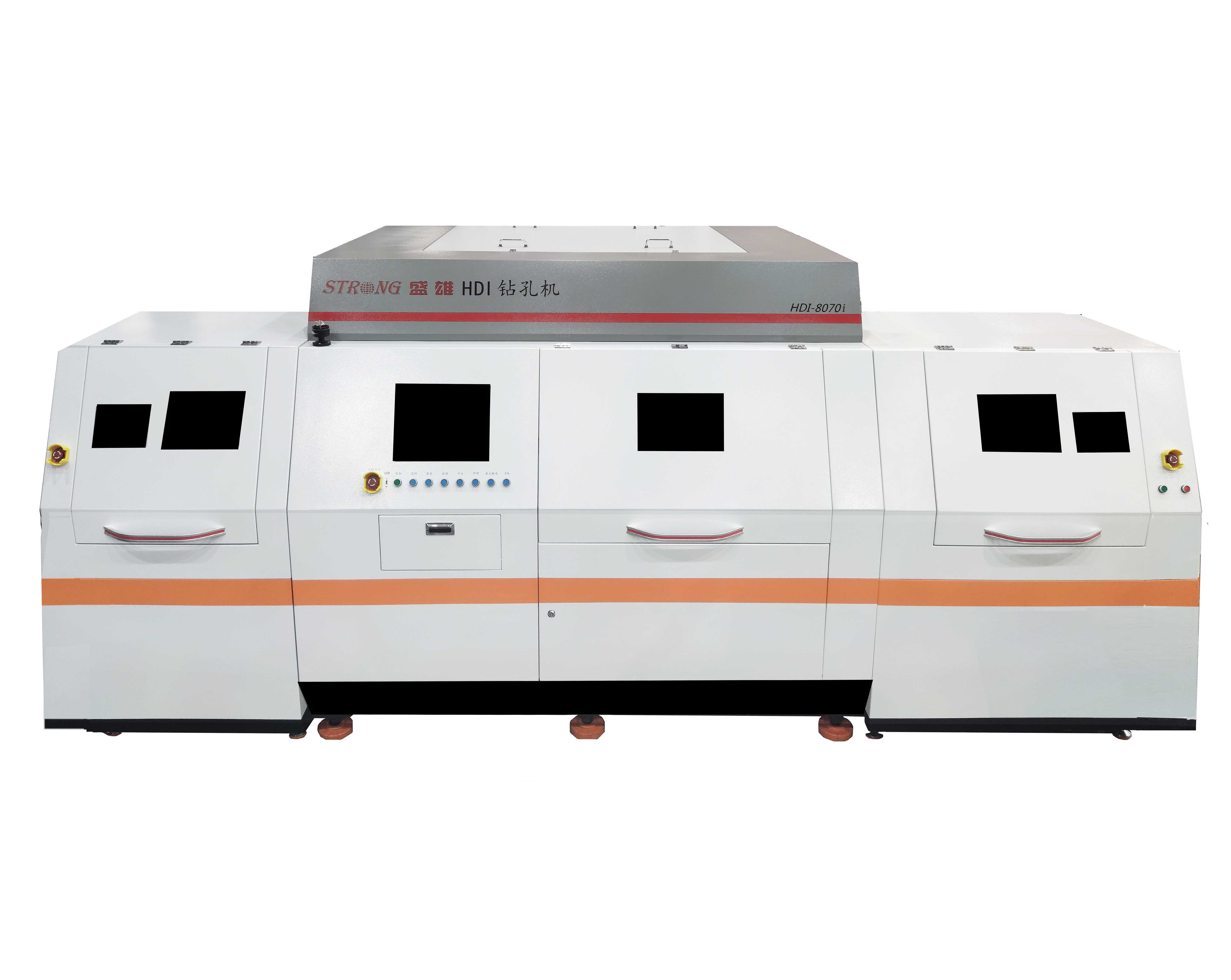

HDI高速激光微細鉆孔系統

型號：SLDR-8070I


行業應用：應用于PCB行業HDI、貼片電感陶瓷、半導體微電子TSV、發動機噴油嘴等產品的鉆孔工藝

機器優點

采用皮秒激光器，超短脈沖加工無熱傳導，適于陶瓷薄膜材料的高速鉆孔；

采用單激光器雙光路分光技術，雙激光頭加工，效率提升一倍；

鉆孔速度高達2000 holes/s，最小孔徑10μm，真圓度95%以上，小孔邊緣光滑無毛刺；

CCD視覺預掃描&自動抓靶定位、最大加工范圍650mm×450mm、XY平臺拼接精度≤±3μm；

支持多種視覺定位特征，如十字、實心圓、空心圓、L型直角邊、影像特征點等；

12年激光微細加工系統研發設計技術積淀確保性能穩定，2萬小時無耗材。

規格參數
光學單元
序號項目參數
01激光器類型355、1064nm可選
02冷卻方式恒溫水冷
03激光功率10-100W
04光束質量M2＜1.3
05加工頭數平場聚焦鏡&雙頭
06最小聚焦光斑直徑Φ8μm
激光加工性能
序號項目參數
01加工速度單頭2000孔/s
02最大加工材料厚度0.5mm
03最大加工尺寸&精度250mm*250mm，±3μm
04最小熱影響區1.5μm
樣品展示
  • 樣品1.png
  • 樣品2.png
